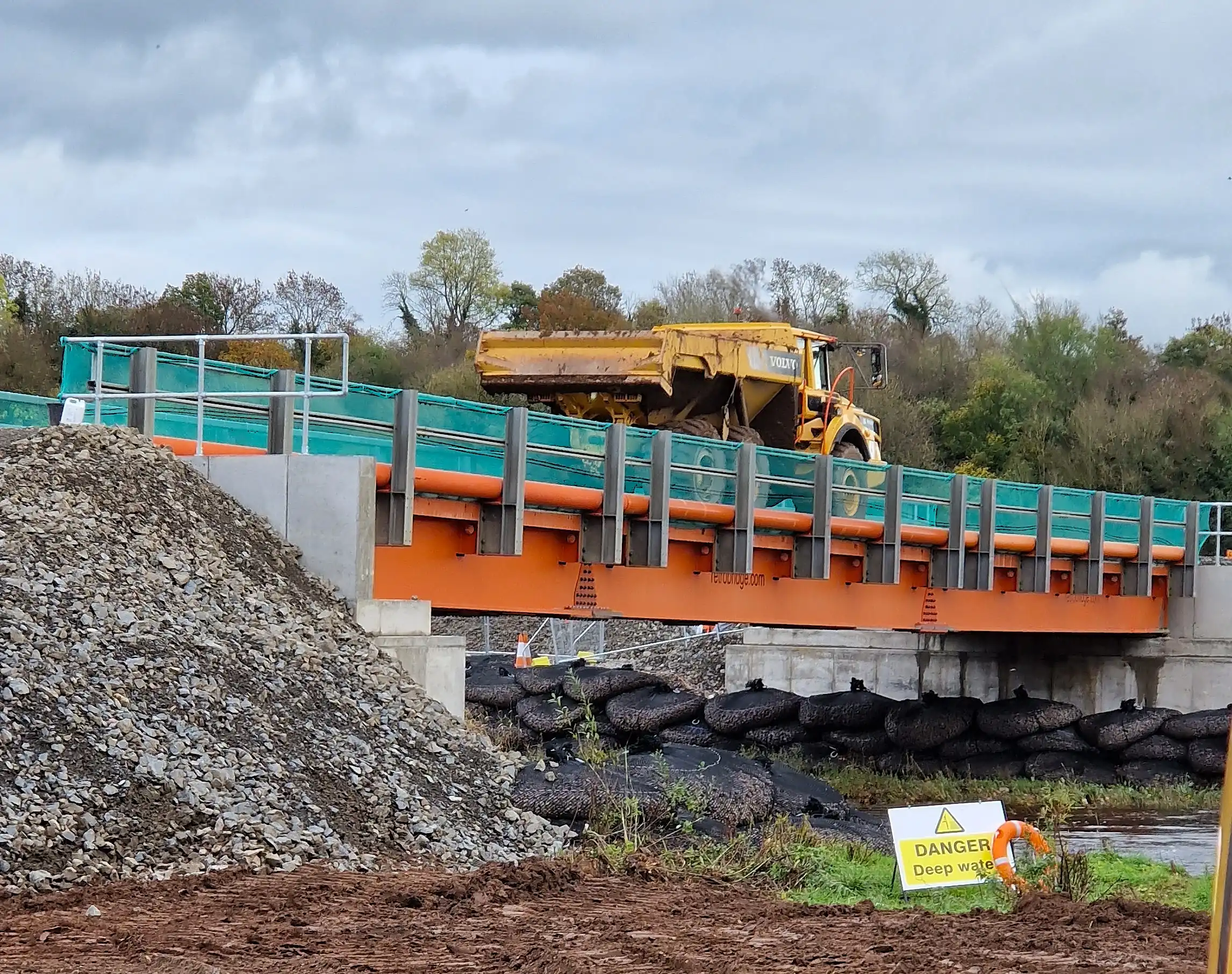

Retro Heavy Bridge

Eine starke Lösung für schwere Lasten mit einer maximalen Spannweite von 40,5 Metern.

Die RHB-Brücke wurde nach den neuesten aktuellen europäischen Normen entworfen: NEN-EN 1990-1991 und 1993, Lastmodell 1. Außergewöhnliche Lasten innerhalb von Lastmodell 3 sind verhandelbar. Sie kann daher entsprechend den verschiedenen europäischen nationalen Anhängen des Eurocodes angewendet bzw. berechnet werden. Aufgrund dieser Daten ist die RHB-Brücke auf allen öffentlichen Verkehrswegen in ganz Europa einsetzbar.

Kontakt

Die Retro Heavy Bridge Brückenkonstruktion

Die RHB-Brückenkonstruktion bietet Ihnen große Flexibilität bei der Platzierung von Stützpunkten. Auch schräg unter der Brücke verlaufende Auflagerpunkte sind innerhalb der Konfiguration realisierbar – alles Weitere nach gegenseitiger Absprache.

Das Brückendeck aus orthotroper Platte ist mit einem geräuscharmen Epoxidharz-Verschleißbelag und 3–5 mm Splitt ausgeführt. Dies bietet allen Fahrzeugen, Radfahrern und Fußgängern optimalen Grip bei jeder Witterung. Auf Wunsch können die Längsnähte mittels eines speziellen Fugenbands wasserdicht ausgeführt werden.

Technische Daten

Eurocode

Angewandte Normen und Lasten gemäß NEN-EN 1990, 1991 und 1993. Lastmodell 1. Lastmodell 3 ist verhandelbar. Schadensfolgeklasse CC3, Entwurfslebensdauer 50 Jahre und verwendete Materialien S355J2+N.

Abmessungen

Variable Breite (Vielfaches von 2,5 m), Spannweiten von 10,5 m bis 40,5 m, größere Längen mit Zwischenstützen möglich, Konstruktionshöhe 1.313 mm exkl. Auflagerbock 155 mm.

Anpralllast

Standard-Schutzplanke BN4 (100 kN, Klasse A), optional bis zu 300 kN. Standard-Fußgängergeländer verfügbar. Als zweite Option kann der Kunde eine Schutzplanke H2W2 für unsere RHB-Brücke wählen. Die H2W2 verfügt über ein integriertes Regenwasserabführungssystem.

Wasserdichte Fahrbahn

Optional wasserdicht mit Epoxid-Verschleißschicht und Splitt, geeignet für umweltsensible Bereiche. Anti-Verschüttungsplatten möglich.

Weitere Besonderheiten

Variable Position der Auflagerböcke möglich | Stabiler Radabweiser (27 cm breit) | Vorbereiteter Anschluss für die Erdung der Brücke | Kabel- und Leitungsdurchführungen

Unter der Fahrbahnplatte

Auch unter der Brücke bieten wir Ihnen den nötigen Spielraum für Kabel und Leitungen bis 110 mm. Diese können unter anderem für die Ableitung von Regenwasser oder die Durchführung eines Kabelspektrums genutzt werden.

Große freie Spannweiten, intelligente Details, einfache Montage auch in Extremsituationen; die RHB-Brücke wird Sie begeistern. Werfen Sie auch einen Blick auf unsere realisierten Projekte.
