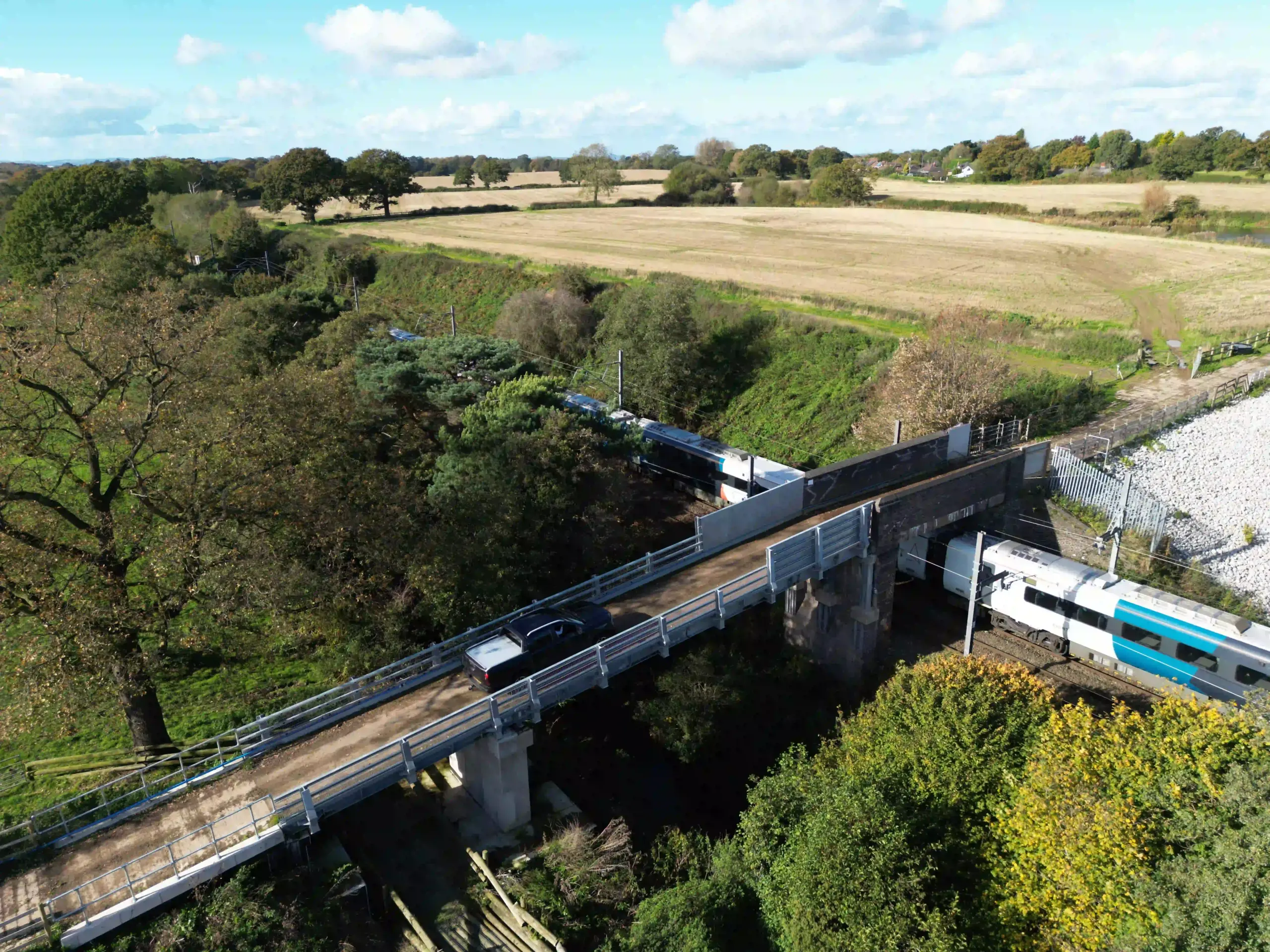

Eine starke permanente Lösung für kleine Spannweiten
Die verzinkte RBB-Brücke zeichnet sich durch eine schnelle Montage aus. Dank ihres Montagekonzepts ist sie in allen Ländern die ideale Lösung für permanente Brücken.
Die Elemente werden in Containern verladen und von dort aus in alle Teile der Welt transportiert. Oft können sie vom Kunden selbst montiert werden, gegebenenfalls zusammen mit einem Supervisor von Retro Bridge. Daher ist das mehrfache Versetzen der RBB-Brücke eine einfache Aufgabe.
Durch die vorteilhafte geringe Bauhöhe der verzinkten RBB-Brücke sind relativ kurze Rampen erforderlich. Das System besteht aus einem Innenelement und Außenelementen. Das Außenelement verfügt über integrierte Leitplankenpfosten für eine schwere BN4-Leitplanke. Die Netto-Fahrbahnbreite kann nach Kundenwunsch angepasst werden.
Einfache, schnelle Montage und kundenfreundliche Details bieten Ihnen eine flexible Lösung.
Eurocode
Angewandte Normen und Lasten gemäß DIN EN 1990, 1991 und 1993. Lastmodell 1. Lastmodell 3 ist auf Anfrage möglich. Schadensfolgeklasse CC2 – CC3, Entwurfslebensdauer 50 Jahre und verwendete Materialien S355J2+N.
Abmessungen
Die maximale Elementlänge beträgt aufgrund der Abmessungsbeschränkungen eines Verzinkungsbades 12 Meter. Hierfür haben wir eine Bolzen-Loch-Kopplung entwickelt, mit der Spannweiten von 20 Metern realisiert werden können. Bis zu 12 Metern beträgt die Bauhöhe der Brücke 340 mm, von 12 bis einschließlich 20 Metern beträgt die Bauhöhe 450 mm. Die maximale Breite einer Einheit beträgt 2,1 Meter, wobei die Breite ein Vielfaches von 300 mm ist.
Anpralllast
Die RBB-Brücke entspricht den neuesten Anforderungen und Normen mit einer erhöhten Anprallkapazität der integrierten BN4-Schutzplanke (100 kN).
Wasserdichte Fahrbahn
Geschlossene Stahlfahrbahn mit vollständig verschweißten Schrammborden
Weitere Besonderheiten
Verzinkt | Leichte Brücke mit leichtem Kran | Montage einfach und ggf. durch den Kunden ausführbar | Geringe Bauhöhe
Öffentliche Brücken und Brücken für Bauunternehmen
Verzinkte Retro Beam Bridge
